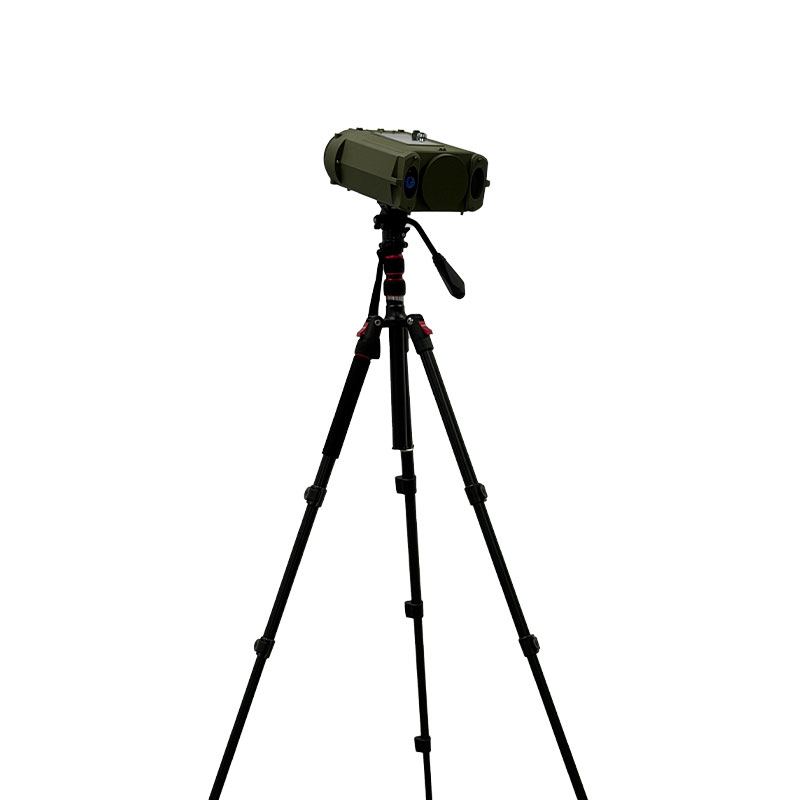

手持式激光测云仪

一、产品概述

手持式激光测云仪是一款先进的气象和环境监测设备，它利用激光雷达技术来测量云层的高度、厚度以及多层云信息。具有重量轻、功耗小、操作使用简单便利的特点。该产品可使用的场景包括机场、舰船和培训学校等。使用环境包含了内陆、海上和高原。

二、主要功能

a)云底高度测量：垂直向天空发射激光脉冲，通过精确计算激光信号到达云底并返回仪器的时间差，精确测量云底高度；

b)区分多层云：具备多层云检测能力，可穿透云层识别并计算出多达三层的云层结构，同时报告每一层云的云底高度；

c)观测模式切换：提供灵活的观测模式。用户可选择单次测量模式快速获取当前数据，或选择连续自动观测模式，以长时间监测云高的动态变化过程；

d)数据记录与传输：能够存储原始数据与测量结果数据，并支持历史数据查询与导出，可通过RS485接口对外通讯；

e)辅助瞄准：可通过机身的瞄准心和LCD屏上的摄像画面辅助瞄准；

f)显示功能：配备LCD显示屏，可实时显示当前云高、电池电量、设备状态等信息；

g)电池和外部双供电：采用双电源供电设计。内置大容量可充电锂电池，支持长时间野外移动工作；同时配备外部电源接口。当接入外部电源时，设备自动切换为外部供电并为内置电池充电，实现不间断工作，满足固定点长期监测的需求；

h)三脚架接口：机身底部标配通用1/4英寸标准螺纹接口，可便捷地安装于专业三脚架上。此举能有效减少手持测量时因人手臂抖动带来的误差，提升长时间连续观测的稳定性和数据准确性。

三、性能指标

3.1测量性能

a)探测量程：50m-10000m；

b)空间分辨率：5m；

c)测量准确度：±5m（固体目标物）；

d)可探测云层数：3层；

e)俯仰角：范围0°~90°；

f)方位角：范围0°~360°；

g)数据输出频率：10s（单次），60s（连续）。

3.2物理特性

重量：≤2kg；

外形尺寸（长×宽×高）：≤225*195*115mm。

3.3电气特性

a)电池：锂电池10.8V/5400mAh；

b)供电：DC19V（供电+充电）；

c)充电时间：≤2.5h；

d)工作时长：≥500次(手动模式)；≥6h(自动连续模式)；

e)通讯接口：RS485，波特率：115200bps，最大有线传输距离：≥300m；

f)功耗：≤7W。

3.4环境适应性

a)工作环境：温度-40℃~50℃；

b)工作湿度：0~95%RH(30℃)；

c)整机防护等级：IP65，防盐雾，抗腐蚀。
